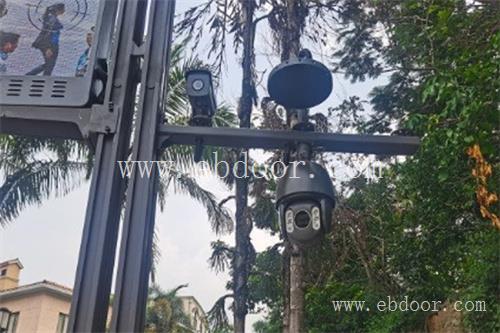

联丰迅声违法鸣笛抓拍系统组成如下图所示，主要由空气声呐、高清摄像机、工控机、LED显示屏、补光灯、交换机六部分组成。 系统工作时，首先通过空气声呐实时采集监控区域内的环境声音，一旦出现鸣笛信号，则会进行实时定位，同时驱动高清摄像机录制“声音视频”，抓拍鸣笛车辆的车牌号码并上传至现场LED显示屏和执法平台。各个模块的分工如下： 空气声呐：声音信号高速同步采集、预处理 高清摄像机：视频录制，车牌识别 工控机：识别定位、图像合成运算 LED显示屏：违法信息显示及警告 补光灯：夜间相机补光 交换机：网络转发交换

违法鸣号抓拍系统的核心性能就是有效率，有效率有时候也叫准确率。违法鸣笛抓拍系统的抓拍捕获率说明一辆车在有效抓拍区域内鸣喇叭，被抓拍到的概率。一般通过多次测试，将鸣笛抓拍系统记录到的次数除以总测试次数得到捕获率。捕获率通常要达到80%，鸣笛抓拍系统才有一定的使用价值。

违法鸣笛抓拍系统能够对违法鸣笛机动车进行自动识别、取证、记录。违法鸣笛抓拍系统主要由声学探头、高清摄像机、主控处理机以及必要的附件构成。违法鸣笛抓拍系统基于国内先进的声呐阵列定位技术，实时侦测鸣笛声，准确定位鸣笛车辆，自动进行抓拍和车牌识别，实时生成图像音频和视频证据，在线完成证据上传和推送， 实现了违法鸣笛不仅“听得见”，而且“看得见”，有效用于现场执法和非现场执法。
